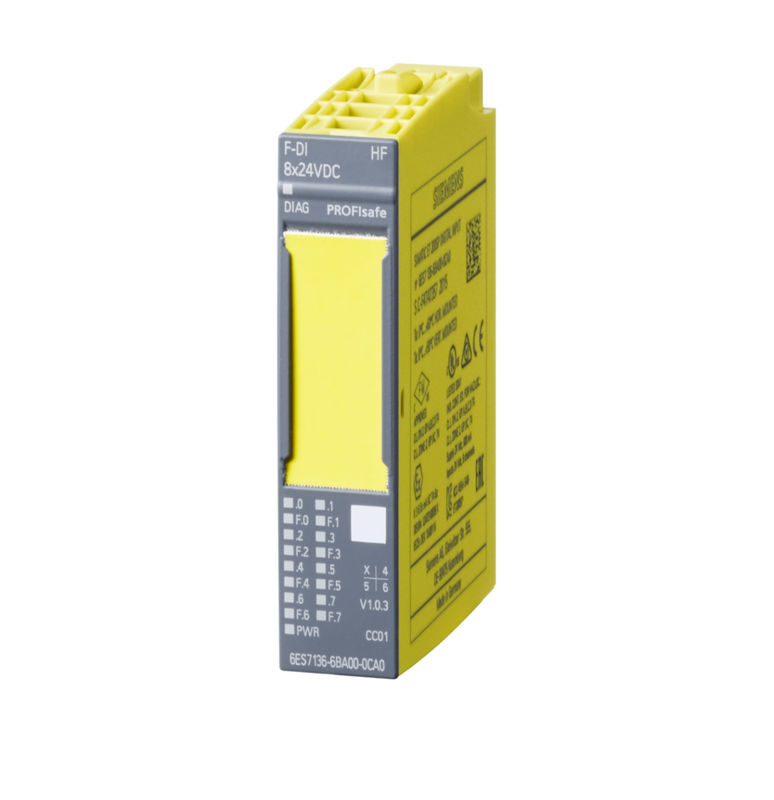

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Elektronische module 100% origineel

Gebruikbare basiseenheden

Voor een enkel- of meergeleiderverbinding zijn BaseUnits met een passend aantal eindpunten beschikbaar.

Een licht BaseUnit opent een nieuwe belastinggroep. De stroomvoorziening van de sensoren moet via deze BU worden gevoed. De eerste BU naast de interface module moet altijd een licht BU zijn.

Een donkere BaseUnit stuurt de stroomvoorziening van de aangrenzende licht BaseUnit aan de linkerkant door middel van zelfmontage spanningsbussen..

Alle varianten die overeenkomen met het BU-type van de I/O-module kunnen als BaseUnits worden gebruikt.

Kleurenidentificatie van de terminals

De potentialen aan de eindpunten van de BaseUnit worden gedefinieerd door de I/O-module.de potentiële capaciteit van de terminals kan worden geïdentificeerd door middel van modulespecifieke kleurenlabels om bedradingsfouten te voorkomenDe kleurcode die overeenkomt met de betreffende I/O-module wordt gedefinieerd door de kleurcode CCxx van de I/O-module. Deze kleurcode wordt ook op de voorzijde van de module afgedrukt.

Voor de 10 AUX-terminals zijn de kleurcoderende labels verkrijgbaar in rood, blauw,en geel/groen.

Systeemgeïntegreerde afgeschermde verbinding

Voor de aansluiting van kabelbeschermers die zowel ruimtebesparend als EMC-optimaliserend is, is een snel en gemakkelijk te monteren schildverbinding beschikbaar.Dit bestaat uit een schild verbinding element dat kan worden aangesloten op de BaseUnit en een schild terminal voor elke moduleDe verbinding met een lage impedantie met de functionele grond (DIN-spoor) wordt bereikt zonder extra bedrading door de gebruiker.
